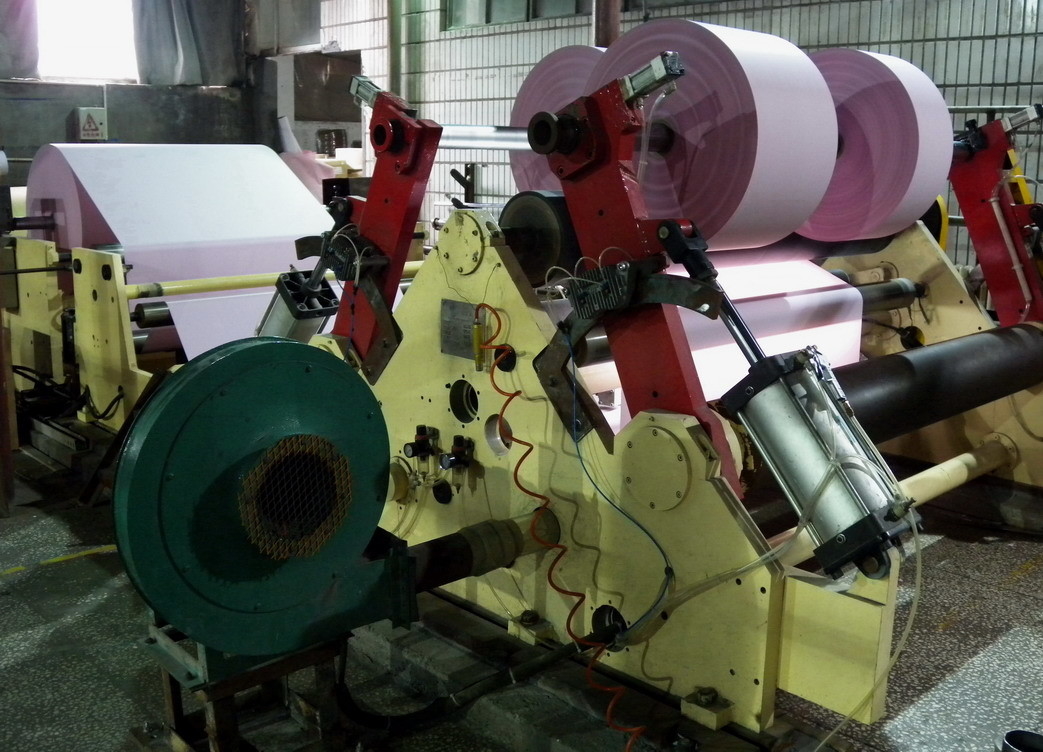

1200mm 250gsm Carbonless Paper ม้วนจัมโบ้ Slitter Rewinder NCR Slitter Rewinder Machine

เครื่องตัดกระดาษ Slitter Rewinder ความเร็วสูงสูงสุด 1200 มม. NCR Slitter Rewinder

คำอธิบายของชิ้นส่วนเครื่องจักรหลัก

1. คลี่คลายชิ้นส่วน
1) คลี่คลายประเภท
ตำแหน่งเดียวพร้อมคู่มือเว็บอัตโนมัติคลี่คลายเพลา: เพลาลมนำเข้า 3” จำนวน: 2 ชิ้น;ม้วนคู่มือเว็บอลูมิเนียมที่ทำใน Ningbo China;คู่มือเว็บที่นำเข้าพร้อมเซ็นเซอร์ไฟฟ้าภาพถ่าย กล่องควบคุมในเครื่องเพื่อการตั้งศูนย์ม้วนจัมโบ้ที่ดีขึ้น；

2) ผ่อนคลายการควบคุมความตึงเครียด
ใช้เบรกลมจากอิตาลี RE, SMC E/A converter จากญี่ปุ่น, เซ็นเซอร์ความตึงและตัวควบคุมความตึงจาก Mitsubishi Japan สิ่งเหล่านี้ทำให้การควบคุมความตึงแบบวงปิด
ขนาดเบรก: 1520 NM จำนวน: 1 ชุด

2. ชิ้นส่วนเครื่องจักรหลัก
1) ส่วนประกอบเหล่านี้รวมถึงแผ่นด้านล่าง ผนังด้านข้าง ม้วนสำรอง แกนม้วนนำหลัก/กลไกการม้วนของไรเดอร์ และชิ้นส่วนของไดรฟ์

2) เว็บม้วน ม้วนกระจาย และม้วนคู่มือ ทำจากโลหะผสมอลูมิเนียมจาก Ningbo China dia.120mm ซึ่งต้องการมุมห่อที่ใหญ่ขึ้น เส้นผ่านศูนย์กลางม้วนคือ 150 มม.

3) ม้วนลีด "S" เป็นแบบร่องและขับเคลื่อนจากมอเตอร์หลักผ่านสายพานไทม์มิ่งซึ่งไม่ได้ขับเคลื่อนม้วนสำรอง

ทั้งม้วนตะกั่ว “S” และม้วนสำรองหุ้มด้วย PUการเลือกความแข็งที่เหมาะสมของฝาครอบ PU ทำให้สามารถกรีดกระดาษ CFB บนเครื่องนี้โดยไม่แสดงสี/ภาพใดๆ

เส้นผ่านศูนย์กลางของลูกกลิ้งสำรองคือ 270 มม.

ม้วนสำรองมาพร้อมกับม้วนไรเดอร์ที่หุ้มด้วยยางหน้าที่ของโรลม้วนกระดาษคือการยึดตะกั่วกระดาษให้เข้าที่ระหว่างการหยุดเครื่องจักรหรือการร้อยเกลียว และเพื่อช่วยให้ร้อยเกลียวได้ดีขึ้นม้วนบรรจุด้วยกระบอกสูบนิวเมติก

4) มีดกรีด
ส่วนประกอบเหล่านี้รวมถึงด้ามมีดบนและล่าง เฟืองขับ อุปกรณ์ตั้งมีดแบบแมนนวล มีดบนและล่าง

ด้ามมีดด้านบนอาจปรับแบบไมโครในแนวแกนได้ด้วยอุปกรณ์ตั้งมีดแบบแมนนวลเพื่อยึดมีดด้านบนและด้านล่างวัสดุสำหรับมีดบนเป็นเหล็กกล้าความเร็วสูง และมีดล่างเป็นเหล็กกล้าเครื่องมือรวมมีดบนและล่างอย่างละ 5 ชิ้น

5) มอเตอร์หลักเป็นมอเตอร์ไฟฟ้ากระแสสลับสามเฟสที่ควบคุมโดยอินเวอร์เตอร์ (11kW-6P) ซึ่งติดตั้งตัวเข้ารหัส Koyo และอินเวอร์เตอร์มาจาก YASKAWA Japanมอเตอร์หลักขับเคลื่อนม้วนนำหลักผ่านสายพานราวลิ้น

6) ม้วนทั้งหมด (ม้วนที่ขับเคลื่อนหรือไม่หมุน หรือม้วนที่หุ้มด้วยยาง) ได้รับการทดสอบความสมดุลแบบไดนามิก

7) การตัดขอบด้วยเครื่องเป่าลมดูด, มอเตอร์โบลเวอร์: 3 KW

3. กรอกลับชิ้นส่วน
1) กรอกลับ:
ในแง่การม้วน การม้วนเรียกว่า "การกรอกลับตรงกลาง" หากหมุนเพลากรอกลับมันคือ "การม้วนพื้นผิว" หากม้วนกระดาษม้วนใหม่สัมผัสกับลูกกลิ้งของเครื่องและการม้วนนั้นทำได้โดยผ่านแรงเสียดทาน

ใน "การกรอม้วนผิวตรงกลาง" ที่เสนอ คุณสามารถใช้ทั้งเทคนิค "กรอม้วนตรงกลาง" และ "กรอผิวตรงกลาง"

2) เพลากรอกลับ: เพลาอากาศนำเข้า 3”, 2 ชิ้น, รับน้ำหนักสูงสุดต่อเพลาลมคือ 1500 กก.

3) มอเตอร์กรอกลับ (18.5KW-6P): มอเตอร์ไฟฟ้ากระแสสลับ 3 เฟสควบคุมด้วยอินเวอร์เตอร์ 2 ตัวพร้อมตัวเข้ารหัส Koyo อินเวอร์เตอร์ YASKAWA เพลากรอกลับแต่ละตัวขับเคลื่อนจากสายพานราวลิ้นด้วยมอเตอร์ของตัวเอง

แรงกดสัมผัสระหว่างลูกกลิ้งของเครื่องและม้วนกระดาษที่กรอกลับจะถูกควบคุมโดยใช้วาล์วสัดส่วน P/Eความตึงของขดลวดถูกควบคุมด้วยเทเปอร์ และนอกจากนี้ แรงดันสัมผัสยังถูกควบคุมตามสัดส่วนและสามารถคงไว้ซึ่งค่าคงที่โดยไม่คำนึงถึงเส้นผ่านศูนย์กลางม้วนกระดาษที่กรอกลับ

4) นับความยาว
เมื่อความยาวกรอกลับเข้าใกล้ค่าที่ตั้งไว้ เครื่องจะช้าลงและหยุดโดยอัตโนมัติตามความยาวที่ตั้งไว้เส้นผ่านศูนย์กลางวงล้อคำนวณและแสดงบนหน้าจอ

5) ปัจจัย Taper ที่แตกต่างกันสำหรับเกรดกระดาษที่แตกต่างกันเพื่อตอบสนองความต้องการการพิมพ์

6) เบรกรักษาเสถียรภาพของเพลากรอกลับเพื่อความมั่นคงของม้วนกรอกลับ

7) กระดาษม้วนม้วนออกจากสถานีกรอกลับโดยเครนเหนือศีรษะที่ลูกค้าจัดหาให้

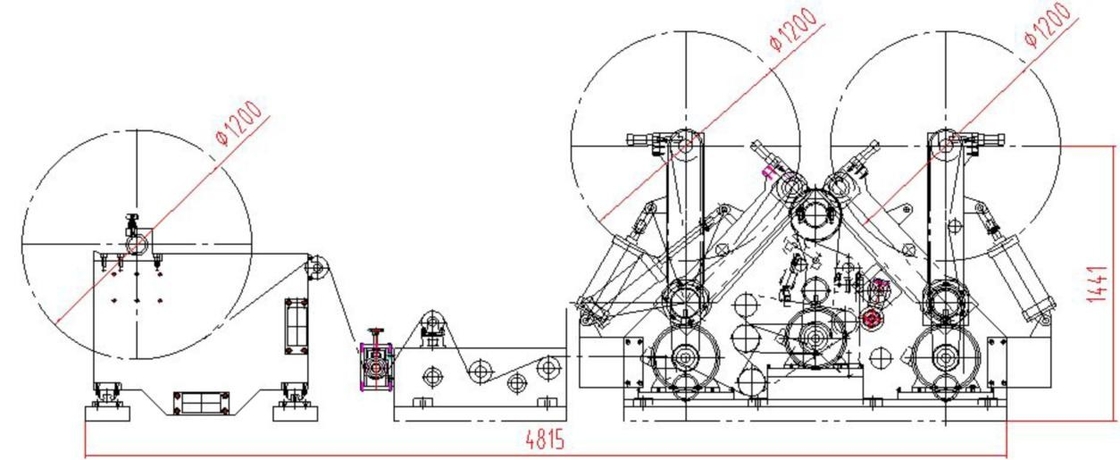

ข้อมูลทางเทคนิค

รายละเอียดบรรจุภัณฑ์

แพคเกจปกติคือกล่องไม้กล่องไม้จะถูกรมยา หากภาชนะแน่นเกินไป เราจะใช้ฟิล์มpeสำหรับบรรจุหรือแพ็คตามคำขอพิเศษของลูกค้า

ทำไมถึงเลือกพวกเรา

เครื่องนี้มีคุณสมบัติของการใช้งานง่ายและระบบอัตโนมัติในระดับสูงพารามิเตอร์ทั้งหมดจะถูกปรับให้อยู่ในสภาวะที่ดีที่สุดก่อนออกจากโรงงานสิ่งเดียวที่คุณต้องทำคือป้อนข้อมูลความเร็วและความตึง จากนั้นเครื่องจักรทั้งหมดจะสามารถควบคุมได้โดยอัตโนมัติและพร้อมกันกลายเป็นที่นิยมมากขึ้นทั่วโลก

1) ระบบการควบคุมคุณภาพระดับมืออาชีพของซีเมนส์

2) ใช้งานง่าย

3) ระดับสูงของระบบอัตโนมัติ

4) เปิดโครงการที่สำคัญ

5) ประสบการณ์มากกว่า 20 ปี

6) สถานีงานคู่

7) สุดยอดปฏิทิน

8) ความจุสูงการบริโภคต่ำ

​
