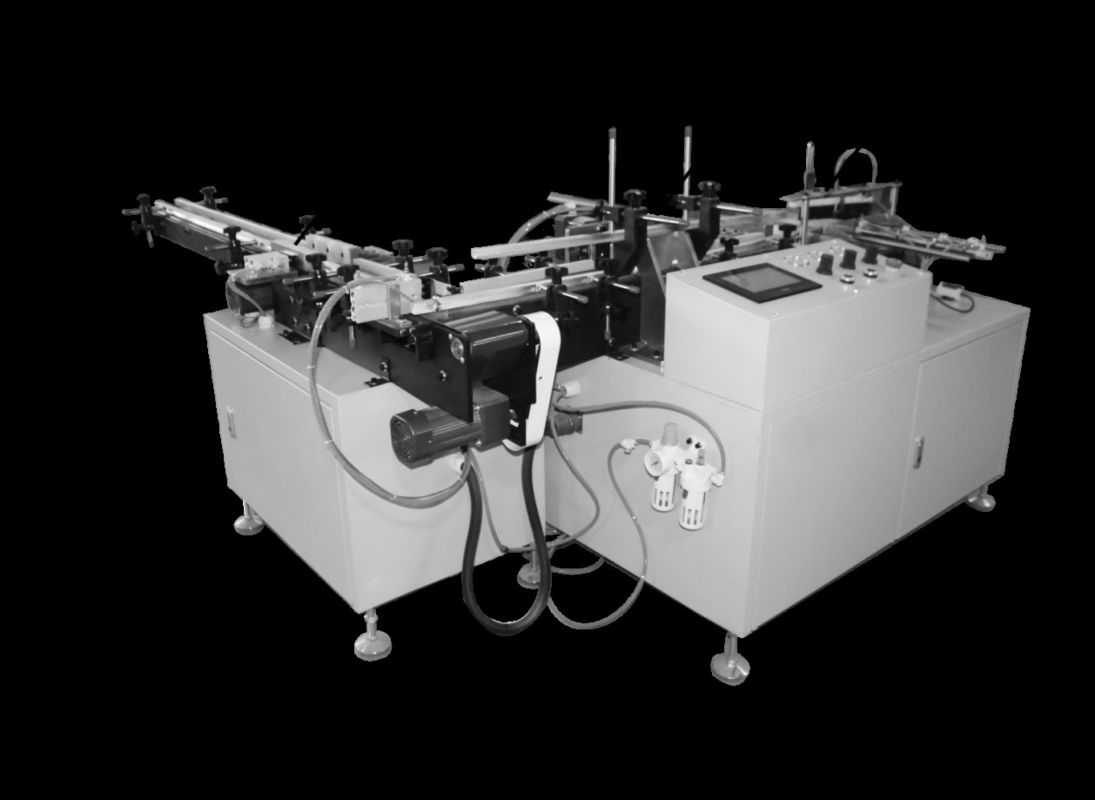

อัตโนมัติการหดความร้อน การบรรจุ เครื่องจักร

3.1ปริมาตรทางเทคนิคหลัก

กว้างกระดาษม้วน 30-90mm

ความยาวของม้วนกระดาษ 35-90mm

ความยาวของเข็มขัดส่ง 125mm

ความเร็วการตัด 125 ครั้ง/นาที ((max)

ความเร็วการเจาะแบบเรียบ 125 ครั้ง/นาที ((max)

ความเร็วของเข็มขัดส่ง 40-500mm/s

ความเร็วการขับเคลื่อนพัสดุพลาสติก 22 ครั้ง/นาที ((max)

ความยาวของพัสดุพลาสติก 30-400mm

ความดัน 220V/50HZ

น้ําหนักเครื่อง 380kg

ส่วนแตก

ระหว่างการทํางานของกระปุก, กดมันเบา ๆ บนม้วนกระดาษ, และขนาดของม้วนกระดาษสามารถปรับ,

ส่วนผลักดันม้วน

กลมโดยการหักส่วนประกอบของเคลียร์หลังจากการมาถึงของกระบอก pushhroll กระบอกผลักดันกลมในรอบกลมที่นั่งเรียบเพื่อเตรียมกระดาษกลมที่จะตีเรียบ

พ่อราคา Pศิลปะ

กระบอก Roll Patting ขับเคลื่อนแผ่นม้วนเพื่อให้มีการเคลื่อนไหว reciprocating และกระดาษ rolls ดันโดยกระบอกม้วนจะ flattened ตามความหนาเพื่อเตรียมตัวสําหรับการผลักดันครั้งต่อไป.

ดันกรณีส่วนหนึ่ง

• ซิลินเดอร์ผลักและม้วน

สายการนําเส้นตรงบนทั้งสองด้านของกระบอกพกพกเป็นแรงพกพกใช้เป็นการสนับสนุนเพื่อเพิ่มความมั่นคงของพกพก.

• วันที่ตรวจพบ

ตาตรวจจับตรวจจับว่ากระดาษม้วนถึงแผ่นผลักและกระบอกผลักกระดาษม้วนออก

• เครื่องปัดกระดาษ

มีหลุมติดตั้งมากมายบนแผ่นม้วนและหลอดม้วนสามารถปรับซ้ายและขวาเพื่อเลือกตําแหน่งของหลุมติดตั้งเพื่อเปลี่ยนจํานวนของม้วนแปลง

• สายแปรงผม

เพียงกดแปรงให้เบาๆ กับกระดาษม้วน

รายละเอียดการทํางาน

คําแนะนําการตั้งค่าปารามิเตอร์

1. ความเร็วการชะแนน: เวลาสําหรับแต่ละการยิงของกระบอกที่ชะแนน, มากกว่าค่า, ต่ํากว่าความถี่การกระทํา, และกลับกัน, ความถี่ที่สูงกว่าค่าแนะนําตั้งเป็น 30;

2. ความเร็วในการผลักกระดาษ: เวลาที่ใช้ในการผลักผลิตภัณฑ์จากมุมไปยังส่วนอื่นของสายพานขนส่งหลังจากการทําลายกระดาษอัตราความถี่ของการกระทําที่ต่ํากว่าไม่เช่นนั้น ความถี่ที่สูงขึ้น ค่าแนะนําจะตั้งเป็น 25

3ความเร็วในการบดกระดาษ: เวลาสําหรับการบดกระบอกบดกระดาษแต่ละครั้งค่าแนะนําตั้งเป็น 30;

คําสั่งการใช้งานหลัก

1. แพ็คเกจแถวเดียว: แพ็คเกจเปลี่ยนแถวเดียว/แถวสอง

2. เปิดเรียบ: ปรับกระบอกให้เรียบ เพื่อเปิดสวิทช์

3. ปรับสวิทช์: ระดับกระบอกเพื่อปิดสวิทช์

4. พังกระดาษเปิด: พังกระบอกกระดาษเพื่อเริ่มต้นสวิทช์;

5การตัดกระดาษ: การตัดกระบอกกระดาษเพื่อปิดสวิตช์

แผนการระบุจุด input/output ของ PLC

XO: ใยกระดาษผลัก X1: สาเหตุของกระบอกผลักกระดาษ

X2:เซ็นเซอร์ผลักดันแถวเดียวX3:Dลืมดันแถวเซ็นเซอร์

X4: สายใยกระดาษยับยั้ง X6: หยุดฉุกเฉิน

Y0:กระบอกผลักกระบอก Y1:กระบอกกระดาษยับยั้ง

Y3:กระบอกหักกระดาษ Y4:กระบอกตีกระดาษ

3.4ปริมาตรเทคนิคของเครื่องตัด

3.5 ชื่อของแต่ละส่วนประกอบ

(1) แผ่นควบคุม

(2) การปรับความสูงวงล้อมือ

(3) ฟิล์มลดขนาด

(4) การติดตั้งอุปกรณ์ยับยับหนัง

(5) ไม้จับฟิล์มถอด

(6) ดึงมือคลิปคลาจ

(7) อุโมงค์วงกลม

(8) กล่องสามเหลี่ยมที่เปิดเยื่อค้อนเลือดขอด (ด้านบน)

(9) เข็มขัดขนส่ง

(10) สวิตช์หยุดฉุกเฉิน

(11) แผ่นสามเหลี่ยมที่เปิดเยื่อกระเพาะเลือดขอด (ด้านล่าง)

(12) ตาไฟฟ้าแสง

(13) ถ้วยเท้า

(14) มีดปิด (ด้านบน)

(15) มอเตอร์ดึง

(16) การรวบรวมขยะ

(17) ห้องถือเครื่องตัดปริมณฑลด้านบน

(18) สตางค์ปรับปรับฟิล์ม (ปรับขึ้นลง)

แผนการทํางาน

• เปลี่ยนเป็นตัวเลือก: เปลี่ยนเป็นแบบมือ เมื่อเปลี่ยนฟิล์มหรือปรับ เปลี่ยนเป็นแบบอัตโนมัติ เมื่อใช้พัสดุ
• อุณหภูมิปริมณฑลปริมณฑล: กําหนดอุณหภูมิปริมณฑลปริมณฑลปริมณฑล
• อุณหภูมิปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณ
• เวลาปิด: ระบบกําหนดเวลาปิด
• การตั้งค่าความยาว: P ผลิตภัณฑ์ผ่านสวิทช์สายตาไฟฟ้าไปยังเครื่องตัดปริมณฑล, ไฟสัญญาณจนถึงเวลาที่ตั้ง
• บันทึกการเก็บ: แสดงปริมาณสินค้า

คําแนะนําการใช้สวิทช์หลัก

• การกําหนดเส้นทาง

ยิ่งเวลายาวขึ้น ส่วนส่วนเกินของฟิล์มลดตัวจะยาวขึ้น และมันจะไม่ดูดีหลังจากลดตัว (ฟิล์มหลังการลดตัวของแพคเกจจะทําให้ผ่อนคลาย)

หมายเหตุ: เมื่อเวลาสั้นเกินไป มีดปิดและตัดจะตัดง่ายบนสินค้า, โดยปกติ 0.1-0.5 วินาที (แต่เวลาแตกต่างกันเนื่องจากความหนาของบรรจุ)

• คอนเตอร์

กระเป๋าส่งผ่านสวิตช์ตาไฟฟ้า และเมื่อมีดปิดและตัดลดลงและขึ้นอีกครั้ง จํานวนบนเคาน์เตอร์จะแสดง

* ((หมายเลขบนเคาน์เตอร์ถูกรีเซ็ตเป็นศูนย์ เพียงกดปุ่ม "รีเซ็ต" บนมุมขวาบน)

(3) สลับตาไฟฟ้าแสงตรงข้าม (ติดตั้งอยู่ทั้งสองด้านของสายพานขนส่ง)

เมื่อพัสดุผ่านสายตาไฟฟ้า เครื่องตั้งจังหวะจะทํางาน และมีดปิดและตัดจะลงมาปิดและตัด

 ระดับการทํางาน

• หลังจากเปิดสวิตช์พลังงาน ปรับอุณหภูมิให้เหมาะสมอาจมีความแตกต่างบางส่วนเนื่องจากอุณหภูมิห้องและความหนาของวัสดุแท้ที่ใช้ มีดยาว 175 ° C, มีดสั้น 175 ° C, เวลาปิด 0.8 ~ 1.2 วินาที
• ปรับความกว้างของเข็มขัดอาหารตามความกว้างของวัตถุบรรจุ ปรับความสูงของแผ่นสามเหลี่ยมบนเพื่อปรับวงล้อมือและรักษาระยะทางหนึ่งเซนติเมตรจากวัตถุ.
• ความกว้างที่จองไว้คือระยะทางระหว่างตําแหน่งหยุดของแพคเกจและเส้นกลางของมีดปิดขั้ว กรุณาตั้งมันเหนือ 1/2 ของความสูงของ WIP
• ระบบควบคุมเวลาหยุดการบรรจุ "เวลาหยุดการจัดส่งเข็มขัด" นั่นก็คือเส้นตรงกลางของเครื่องตัดประปาแบบยาว และระยะทางหยุดการบรรจุตั้งอยู่ที่ความสูง 1/2
• สําหรับผลิตภัณฑ์บรรจุที่มีความสูง 6 ซม. กรุณากําหนดความยาวของวัสดุแท้
• หลังจากที่ตั้งความกว้างของบรรจุแล้ว กรุณาติดตั้งแผ่นยับยับตามวิธีการของเครื่องยับยับ
• เมื่อมีดปิดถึงการตั้งค่า, ดึงวัสดุแท้ที่จะจบการเปิดในเข็มขัดสมอง clamping, กดสวิทช์การควบคุมมือเพื่อปิด.
• เปิดสวิทช์การทํางานและเริ่มต้นเข็มขัดขนส่ง ผลิตภัณฑ์ที่วางบนเข็มขัดขนส่งสามารถถูกปิดโดยอัตโนมัติ
